CR7 et CR12

Les consoles CR7 et CR12 offrent de série la coupure de tronçons visuelle jusqu’à 10 tronçons (hors ISOBUS). Couplées aux kits d’adaptation pour pulvérisateur, épandeur, semoir, bineuse, les consoles CR7 et CR12 sont alors capables de piloter les tronçons automatiquement tout en laissant la possibilité à l’utilisateur de travailler en manuel si nécessaire.

Des kits sont disponibles pour la plupart des machines du marché :

• Berthoud DPtronic / ECtronic
• Caruelle integral / integral+ / Horizon / H2ospray
• Evrard Regulor 3 / Regulor 4 / Regulor 5 / Regulor 6
• Amazone Amatron+ / Amatron 3
• Vicon FlowMate Control (FMC)
• Artec F40
• Matrot M44D / M24F / Helios / Maestria
• Teejet 860 / 844

• John Deere EL4
• Kuhn Blanchard
• Tecnoma Novatec / Aventa
• Spra-coupe
• Lemken Ecospray
• Kuhn Quantron A ou E-2 (épandeurs)
• Mueller Electronic Spraylight
• Arag Bravo 180 / 300

CR7 et CR12

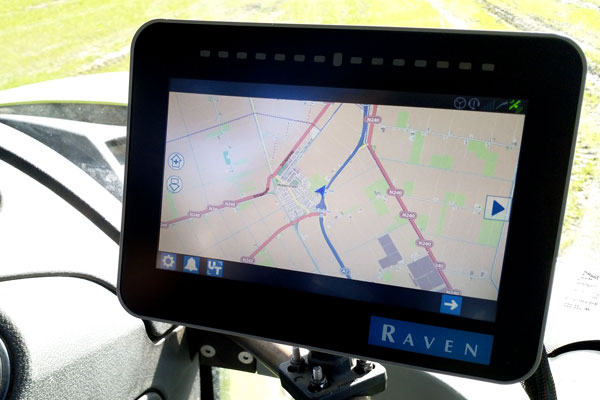

CR7 est une console compacte et puissante avec un écran tactile de 7 pouces, et une interface utilisateur personnalisable. Avec son concept de widget simple, l’utilisateur peut agencer son affichage comme il le souhaite, avec les informations nécessaires pour le travail en cours. Dotée de toute les fonctionnalités de guidage RAVEN, la console CR7 permet de simplifier les travaux dans les champs : droites AB, droite A+, courbe, pivot, tours de champ. Les fonctionnalités ISOBUS (terminal virtuel, coupure de tronçons jusqu’à 255 sections, modulation de dose) permettent d’en faire une console polyvalente pour d’autres travaux : coupure de tronçons, affichage et pilotage de l’outil ISOBUS, enregistrement des travaux. Connectée au WIFI, la console CR7 permet de faire du transfert de fichier avec Slingshot et d’accéder aux mises à jour en ligne ainsi qu’au support à distance RAVEN avec partage d’écran.

CR12 est une variante de la console CR7 avec un écran de 12 pouces qui utilise le même fonctionnement que la CR7 (logiciel CRX) et ajoute certaines fonctionnalités liées à sa taille d’écran :

• Le partage d’écran Guidage / ISOBUS pour piloter l’outil ISOBUS et visualiser en même temps la cartographie, les lignes de guidage et la parcelle.
• La gestion des lignes de guidage avec les plans d’opération : vous pouvez utiliser les bordures de votre parcelle comme des lignes de référence pour l’autoguidage. Vous pouvez également paramétrer des fourrières virtuelles afin de visualiser et couper automatiquement le semis ou la pulvérisation à une certaine distance du bord du champ.
• Le guidage actif d’outil.

RS1

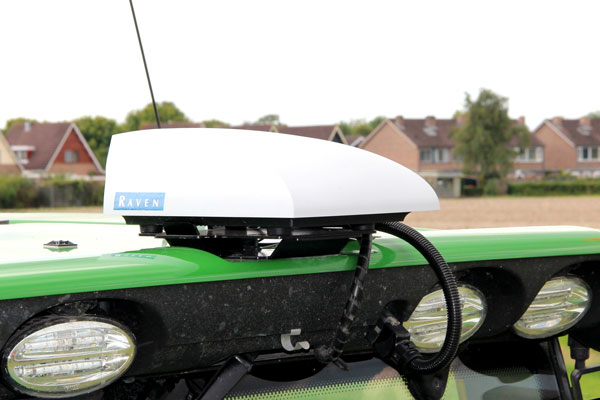

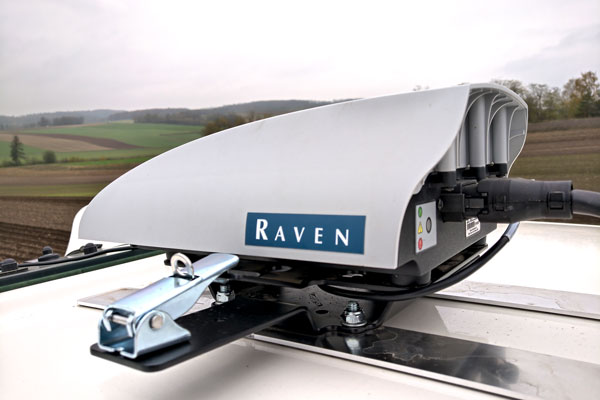

RS1 est la dernière génération d’antenne développée par RAVEN. Le module RS1 intègre tout ce qui est nécessaire pour l’autoguidage, et plus encore :

• Le récepteur GPS bi-fréquence évolutif jusqu’à la précision RTK
• Le contrôleur de guidage 3D
• Le modem Slingshot 4G pour le partage de connexion WIFI et le signal RTK

Avec tous ces élements, l’antenne RS1 permet une évolutivité certaine, et des performances extraordinaires :

• Autoguidage à partir de 72 m/h (avec RTK), jusqu’à 40 km/h
• Autoguidage en marche arrière non-stop, et sans limite de temps
• Quelle que soit la vitesse, les redémarrages se font sans à-coups (pas de mouvement intempestif des roues)
• Le modem 4G intégré permet de créer un réseau WIFI autour du tracteur, et de télécharger automatiquement les mises à jour. Cela permet également le support à distance sur la console CR7 ou CR12, et le transfert de fichiers avec le Cloud Slingshot.

RS1 est disponible avec CR7 et CR12.

Le système TWIN DISC est un guidage actif d’outil éprouvé depuis plus de 10 ans. Les disques de 600m installés à l’arrière de l’outil permettent un maintien et un contrôle de l’outil dans toutes les conditions, notamment en devers.

Offrant une précision centimétrique sur l’outil, TWIN DISC permet notamment d’effectuer les travaux de binage, butage, plantation et autres avec une précision inégalée grâce à son positionnement par GPS RTK.

La technologie de guidage actif d’outil a de nombreux avantages, notamment au moment du binage :

• Il n’est pas nécessaire de distinguer les lignes de semis : le TWIN DISC passera toujours au bon endroit
• Quel que soit le stade de la culture, le binage est possible
• Le vent, la luminosité n’ont aucune influence sur le système.

Solution exclusive RAVEN, le système TWIN DISC fonctionne avec les consoles CRX et travaille en symbiose avec le guidage du tracteur, pour un résultat parfait.

Les clients témoignent : Biner n’est plus une corvée !
